専用シート

耐熱マスキングキャップ

キャップ

用途

  • 粉体塗装
  • 電着塗装
  • ブラスト加工
  • 電気メッキ
  • アルマイト
  • プラスチック塗装
  • 焼付けをしない塗装

特徴

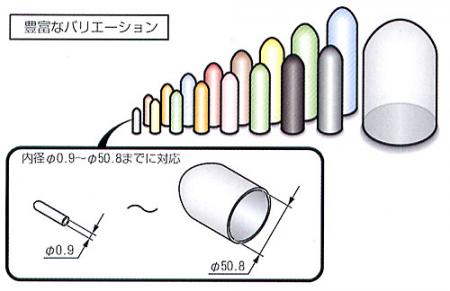

  • 最もサイズバリエーションが豊富なベーシックタイプです。

製品詳細

材質 耐熱温度(30分目安) 対応サイズ 被せるタイプ 差し込むタイプ
シリコーン 220 φ0.9〜φ50.8 ○ −
  パック販売 ボックス販売
対応
ボルト径		 Φd ΦD L 色 品番
（旧品番）		 入数 価格(円) 品番
（旧品番）		 入数 価格(円)
－ 0.9 3.4 12 乳白 GA 0035X050-P
（HLAS9-P）		 10 220 GA 0035X050
（HLAS9-B）		 1,000 16,000
1.6 3.8 19 黄 GA 0062X075-P
（HLAS16-P）		 10 220 GA 0062X075
（HLAS16-B）		 1,000 16,000
1.8 4 25 緑 GA 0070X100-P
（HLAS18-P）		 10 220 GA 0070X100
（HLAS18-B）		 1,000 16,000
2 5 19 オレンジ GA 0080X075-P
（HLAS20-P）		 10 220 GA 0080X075
（HLAS20-B）		 1,000 16,000
2.4 5 19 ピンク GA 0093X075-P
（HLAS24-P）		 10 220 GA 0093X075
（HLAS24-B）		 1,000 16,000
M3 2.5 5.1 12 緑 GA 0100X050-P
（HLAS25-P）		 10 220 GA 0100X050
（HLAS25-B）		 1,000 16,000
2.5 5.1 25 緑 GA 0100X100-P
（HLAS25-2-P）		 10 280 GA 0100X100
（HLAS25-2-B）		 1,000 19,000
2.8 5.8 12 黄 GA 0109X050-P
（HLAS28-P）		 10 220 GA 0109X050
（HLAS28-B）		 1,000 16,000
2.8 5.4 19 グレー GA 0109X075-P
（HLAS28-2-P）		 10 220 GA 0109X075
（HLAS28-2-B）		 1,000 16,000
－ 3.2 5.8 12 青 GA 0125X050-P
（HLAS32-P）		 10 220 GA 0125X050
（HLAS32-B）		 1,000 16,000
3.2 5.8 25 黒 GA 0125X100-P
（HLAS32-2-P）		 10 280 GA 0125X100
（HLAS32-2-B）		 1,000 19,000
M4 3.6 6.6 12 乳白 GA 0140X050-P
（HLAS36-P）		 10 280 GA 0140X050
（HLAS36-B）		 1,000 19,000
3.6 6.6 25 白 GA 0140X100-P
（HLAS36-2-P）		 10 330 GA 0140X100
（HLAS36-2-B）		 1,000 22,500
3.8 6.8 12 ピンク GA 0148X050-P
（HLAS38-P）		 10 280 GA 0148X050
（HLAS38-B）		 1,000 19,000
3.8 6.8 19.1 ピンク GA 0148X0750-P
（HLAS38-3-P）		 10 330 GA 0148X0750
（HLAS38-3-B）		 1,000 22,500
3.8 6.8 25 ピンク GA 0148X100-P
（HLAS38-2-P）		 10 330 GA 0148X100
（HLAS38-2-B）		 1,000 22,500
－ 4 7 12 緑 GA 0156X050-P
（HLAS40-P）		 10 280 GA 0156X050
（HLAS40-B）		 1,000 19,000
4 7 25 黄 GA 0156X100-P
（HLAS40-2-P）		 10 330 GA 0156X100
（HLAS40-2-B）		 1,000 22,500
4.4 7.4 12 グレー GA 0172X050-P
（HLAS44-P）		 10 280 GA 0172X050
（HLAS44-B）		 1,000 19,000
4.4 7.4 25 青 GA 0172X100-P
（HLAS44-2-P）		 10 330 GA 0172X100
（HLAS44-2-B）		 1,000 22,500
4.4 7.4 38 青 GA 0172X150-P
（HLAS44-3-P）		 10 440 GA 0172X150
（HLAS44-3-B）		 500 16,000
対応
ボルト径		 Φd ΦD L 色 品番
（旧品番）		 入数 価格(円) 品番
（旧品番）		 入数 価格(円)
M5 4.6 7.7 25 黒 GA 0180X100-P
（HLAS46-P）		 10 330 GA 0180X100
（HLAS46-B）		 1,000 22,500
4.7 7.7 12 白 GA 0187X050-P
（HLAS47-P）		 10 280 GA 0187X050
（HLAS47-B）		 1,000 19,000
4.7 7.8 19.1 乳白 GA 0187X075-P
（HLAS47-3-P）		 10 330 GA 0187X075
（HLAS47-3-B）		 1,000 22,500
4.7 7.7 25 乳白 GA 0187X100-P
（HLAS47-2-P）		 10 330 GA 0187X100
（HLAS47-2-B）		 1,000 22,500
－ 5 8 12 黄土 GA 0197X050-P
（HLAS50-P）		 10 280 GA 0197X050
（HLAS50-B）		 1,000 19,000
M6 5.5 8.5 25 グレー GA 0218X100-P
（HLAS55-P）		 10 380 GA 0218X100
（HLAS55-B）		 500 14,000
5.7 8.7 19.1 青 GA 0223X075-P
（HLAS57-3-P）		 10 350 GA 0223X075
（HLAS57-3-B）		 1,000 25,000
5.7 8.7 25 ピンク GA 0223X100-P
（HLAS57-P）		 10 380 GA 0223X100
（HLAS57-B）		 500 14,000
5.7 8.7 38 ピンク GA 0223X150-P
（HLAS57-2-P）		 10 500 GA 0223X150
（HLAS57-2-B）		 500 18,000
5.9 9.0 12.7 緑 GA 0234X0500-P
（HLAS59-3-P）		 10 350 GA 0234X0500
（HLAS59-3-B）		 1,000 25,000
5.9 8.9 25 緑 GA 0234X100-P
（HLAS59-P）		 10 380 GA 0234X100
（HLAS59-B）		 500 14,000
5.9 8.9 38 黄 GA 0234X150-P
（HLAS59-2-P）		 10 500 GA 0234X150
（HLAS59-2-B）		 500 18,000
－ 6.4 9.4 25 グレー GA 0250X100-P
（HLAS64-P）		 10 440 GA 0250X100
（HLAS64-B）		 500 16,000
6.6 9.6 25 オレンジ GA 0260X100-P
（HLAS66-P）		 10 440 GA 0260X100
（HLAS66-B）		 500 16,000
7.1 10.1 25 青 GA 0281X100-P
（HLAS71-P）		 10 500 GA 0281X100
（HLAS71-B）		 200 7,500
M8 7.5 10.5 12 黒 GA 0295X050-P
（HLAS75-P）		 10 380 GA 0295X050
（HLAS75-B）		 1,000 26,500
7.5 10.5 19.1 黒 GA 0295X0750-P
（HLAS75-4-P）		 10 440 GA 0295X0750
（HLAS75-4-B）		 500 16,000
7.5 10.5 25 黒 GA 0295X100-P
（HLAS75-2-P）		 10 500 GA 0295X100
（HLAS75-2-B）		 200 7,500
7.5 10.5 38 黒 GA 0295X150-P
（HLAS75-3-P）		 10 600 GA 0295X150
（HLAS75-3-B）		 200 9,500
7.9 10.9 25 白 GA 0312X100-P
（HLAS79-P）		 10 550 GA 0312X100
（HLAS79-B）		 200 8,000
7.9 10.9 38 ピンク GA 0312X150-P
（HLAS79-2-P）		 10 600 GA 0312X150
（HLAS79-2-B）		 200 9,500
－ 8.6 11.6 25 紫 GA 0340X100-P
（HLAS86-P）		 10 550 GA 0340X100
（HLAS86-B）		 200 8,000
9 12 38 緑 GA 0355X150-P
（HLAS90-P）		 10 700 GA 0355X150
（HLAS90-B）		 200 11,000
対応
ボルト径		 Φd ΦD L 色 品番
（旧品番）		 入数 価格(円) 品番
（旧品番）		 入数 価格(円)
M10 9.3 12.3 38 赤 GA 0366X150-P
（HLAS93-P）		 10 700 GA 0366X150
（HLAS93-B）		 200 11,000
9.5 12.6 19.1 黄 GA 0375X075-P
（HLAS95-3-P）		 10 600 GA 0375X075
（HLAS95-3-B）		 500 22,000
9.5 12.5 25 黄 GA 0375X100-P
（HLAS95-P）		 10 650 GA 0375X100
（HLAS95-B）		 200 10,000
9.5 12.5 38 グレー GA 0375X150-P
（HLAS95-2-P）		 10 700 GA 0375X150
（HLAS95-2-B）		 200 11,000
－ 10.3 13.3 25 青 GA 0406X100-P
（HLAS103-P）		 10 650 GA 0406X100
（HLAS103-B）		 200 10,000
11.1 14.1 25 黒 GA 0437X100-P
（HLAS111-P）		 10 700 GA 0437X100
（HLAS111-B）		 200 11,000
M12 11.6 14.2 38 乳白 GA 0456X150-P
（HLAS116-P）		 10 820 GA 0456X150
（HLAS116-B）		 200 12,500
11.9 14.9 25 白 GA 0468X100-P
（HLAS119-P）		 10 700 GA 0468X100
（HLAS119-B）		 200 11,000
11.9 14.9 38 乳白 GA 0468X150-P
（HLAS119-2-P）		 10 820 GA 0468X150
（HLAS119-2-B）		 200 12,500
－ 12.2 15.2 38 ピンク GA 0480X150-P
（HLAS122-P）		 10 820 GA 0480X150
（HLAS122-B）		 200 12,500
12.7 15.6 38 緑 GA 0500X150-P
（HLAS127-P）		 10 880 GA 0500X150
（HLAS127-B）		 100 7,500
M14 13.6 16.2 38 青 GA 0535X150-P
（HLAS136-P）		 10 880 GA 0535X150
（HLAS136-B）		 100 7,500
－ 14.3 17.3 20.3 乳白 GA 0562X080-P
（HLAS143-2-P）		 10 880 GA 0562X080
（HLAS143-2-B）		 250 16,000
14.3 17.3 38 白 GA 0562X150-P
（HLAS143-P）		 10 1,100 GA 0562X150
（HLAS143-B）		 100 9,000
M16 15.2 18 38 乳白 GA 0600X150-P
（HLAS152-P）		 10 1,100 GA 0600X150
（HLAS152-B）		 100 9,000
15.9 18.9 38 乳白 GA 0625X150-P
（HLAS159-P）		 10 1,100 GA 0625X150
（HLAS159-B）		 100 9,000
15.9 18.9 63 乳白 GA 0625X250-P
（HLAS159-2-P）		 1 140 GA 0625X250
（HLAS159-2-B）		 50 5,500
M18 17.4 20.4 15 乳白 GA 0687X062-P
（HLAS174-P）		 1 90 GA 0687X062
（HLAS174-B）		 50 3,500
17.4 20.5 25.4 乳白 GA 0687X100-P
（HLAS174-3-P）		 10 1,100 GA 0687X100
（HLAS174-3-B）		 100 9,000
17.4 20.4 38 乳白 GA 0687X150-P
（HLAS174-2-P）		 1 140 GA 0687X150
（HLAS174-2-B）		 50 5,500
－ 18.5 21.5 38 乳白 GA 0730X150-P
（HLAS185-P）		 1 150 GA 0730X150
（HLAS185-B）		 50 6,000
対応
ボルト径		 Φd ΦD L 色 品番
（旧品番）		 入数 価格(円) 品番
（旧品番）		 入数 価格(円)
M20 19.1 22.1 38 乳白 GA 0750X150-P
（HLAS191-P）		 1 150 GA 0750X150
（HLAS191-B）		 50 6,000
19.1 22.1 88 乳白 GA 0750X350-P
（HLAS191-2-P）		 1 220 GA 0750X350
（HLAS191-2-B）		 25 4,800
19.8 22.8 38 乳白 GA 0780X150-P
（HLAS198-P）		 1 150 GA 0780X150
（HLAS198-B）		 50 6,000
M22 20.6 23.6 38 乳白 GA 0812X150-P
（HLAS206-P）		 1 150 GA 0812X150
（HLAS206-B）		 50 6,000
－ 22.2 25.2 25.4 乳白 GA 0875X1000-P
（HLAS222-2-P）		 10 1,350 GA 0875X1000
（HLAS222-2-B）		 100 10,500
22.2 25.2 38 乳白 GA 0875X150-P
（HLAS222-P）		 1 160 GA 0875X150
（HLAS222-B）		 50 6,500
M24 23.8 26.8 38 乳白 GA 0937X150-P
（HLAS238-P）		 1 160 GA 0937X150
（HLAS238-B）		 50 6,500
－ 24.6 27.6 38 乳白 GA 0970X150-P
（HLAS246-P）		 1 170 GA 0970X150
（HLAS246-B）		 25 3,500
24.6 27.6 102 乳白 GA 0970X400-P
（HLAS246-2-P）		 1 220 GA 0970X400
（HLAS246-2-B）		 25 4,800
M26 25.4 28.4 38 乳白 GA 1000X150-P
（HLAS254-P）		 1 170 GA 1000X150
（HLAS254-B）		 25 3,500
25.4 28.4 50 乳白 GA 1000X200-P
（HLAS254-2-P）		 1 190 GA 1000X200
（HLAS254-2-B）		 25 4,000
－ 27 30 38 乳白 GA 1062X150-P
（HLAS270-2-P）		 1 170 GA 1062X150
（HLAS270-2-B）		 25 3,500
27 30 50 乳白 GA 1062X200-P
（HLAS270-P）		 1 190 GA 1062X200
（HLAS270-B）		 25 4,000
M30 28.6 31.6 38 乳白 GA 1125X150-P
（HLAS286-P）		 1 190 GA 1125X150
（HLAS286-B）		 25 4,000
－ 30.1 33.1 38 乳白 GA 1187X150-P
（HLAS301-P）		 1 190 GA 1187X150
（HLAS301-B）		 25 4,000
31.8 34.8 38 乳白 GA 1250X150-P
（HLAS318-P）		 1 190 GA 1250X150
（HLAS318-B）		 25 4,000
34.3 37.3 44 乳白 GA 1350X175-P
（HLAS343-P）		 1 220 GA 1350X175
（HLAS343-B）		 25 4,800
35.1 38.1 25 乳白 GA 1380X100-P
（HLAS351-P）		 1 190 GA 1380X100
（HLAS351-B）		 25 4,000
38.1 41.1 25 乳白 GA 1500X100-P
（HLAS381-P）		 1 190 GA 1500X100
（HLAS381-B）		 25 4,000
38.1 41.1 44 乳白 GA 1500X175-P
（HLAS381-2-P）		 1 240 GA 1500X175
（HLAS381-2-B）		 20 4,200
41.3 44.3 50 乳白 GA 1625X200-P
（HLAS413-P）		 1 270 GA 1625X200
（HLAS413-B）		 10 2,300
44.5 47.5 50 乳白 GA 1750X200-P
（HLAS445-P）		 1 270 GA 1750X200
（HLAS445-B）		 10 2,300
47.6 50.6 50 乳白 GA 1875X200-P
（HLAS476-P）		 1 330 GA 1875X200
（HLAS476-B）		 10 2,800
50.8 53.8 25.4 乳白 GA 2000X100-P
（HLAS508-2-P）		 1 360 GA 2000X100
（HLAS508-2-B）		 25 7,500
50.8 53.8 50 乳白 GA 2000X200-P
（HLAS508-P）		 1 390 GA 2000X200
（HLAS508-B）		 10 3,300
53.5 56.5 50.8 乳白 GA 2105X200-P
（HLAS535-P）		 1 450 GA 2105X200
（HLAS535-B）		 10 3,800

※寸法公差は、ISO 3302-1 Class M4に準拠

  • ※樹脂成型品につき、多少の寸法誤差が生じます。
  • ※耐熱温度は目安です。
  • ※ご使用に際しては、サンプルでお試しになることをお勧めします。
  • ※色は予告なく変更する場合があります。

お問合せはこちら

  • ※上記の性能および数値は、当社比較見解であり、保証値ではありません。塗装条件により異なる場合がありますので、御社の諸条件で試験して頂きますようお願い致します。
