専用シート

耐熱マスキングキャップ

キャップ（EPDM）

用途

  • メラミン・アクリル塗装
  • ブラスト加工
  • 電気メッキ
  • アルマイト
  • プラスチック塗装
  • 焼付けをしない塗装
  • 焼付塗装へのマスキング
  • 熱をかけない塗装のマスキング

特徴

  • 耐薬品性に優れています。
  • シリコン製プラグに比べて安価です。
  • 豊富なサイズバリエーション。

製品詳細

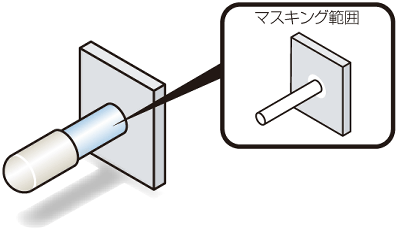

材質 耐熱温度(30分目安) 対応サイズ 被せるタイプ 差し込むタイプ
EPDM 150 Φ2.0〜Φ34.3 ○ −

※2024年12月1日に価格改定を実施する予定です。

  パック販売 ボックス販売
対応
ボルト径		 d D L 品番
（旧品番）		 入数 価格(円) 品番
（旧品番）		 入数 価格(円)
- 2 5 19.1 HLAE20-P 10 180 200 HLAE20-B 1,000 12,800 13,900
2.5 5.1 25.4 GAE 0100X100-P
（HLAE25-2-P）		 10 220 250 GAE 0100X100
（HLAE25-2-B）		 1,000 15,200 16,500
M3 2.8 5.4 19.1 HLAE28-2-P 10 180 200 HLAE28-2-B 1,000 12,800 13,900
- 3.2 5.8 25.4 HLAE32-2-P 10 220 250 HLAE32-2-B 1,000 15,200 16,500
3.6 6.6 25.4 GAE 0140X100-P
（HLAE36-2-P）		 10 280 310 GAE 0140X100
（HLAE36-2-B）		 1,000 18,000 19,500
M4 3.8 6.8 25.4 GAE 0148X100-P
（HLAE38-2-P）		 10 280 310 GAE 0148X100
（HLAE38-2-B）		 1,000 18,000 19,500
- 4 7 25.4 HLAE40-2-P 10 280 310 HLAE40-2-B 1,000 18,000 19,500
4.4 7.4 25.4 HLAE44-2-P 10 280 310 HLAE44-2-B 1,000 18,000 19,500
4.6 6.8 25.4 GAE 0180X100-P
（HLAE46-P）		 10 280 310 GAE 0180X100
（HLAE46-B）		 1,000 18,000 19,500
M5 4.7 7.7 25.4 HLAE47-2-P 10 280 310 HLAE47-2-B 1,000 18,000 19,500
- 5.5 8.5 25.4 HLAE55-P 10 330 370 HLAE55-B 500 11,200 12,100
5.7 8.7 25.4 GAE 0223X100-P
（HLAE57-P）		 10 330 370 GAE 0223X100
（HLAE57-B）		 500 11,200 12,100
M6 5.7 8.7 38 HLAE57-2-P 10 440 490 HLAE57-2-B 500 14,400 15,600
- 5.9 8.9 25.4 GAE 0234X100-P
（HLAE59-P）		 10 330 370 GAE 0234X100
（HLAE59-B）		 500 11,200 12,100
6.4 9.4 25.4 HLAE64-P 10 380 420 HLAE64-B 500 12,800 13,900
7.1 10.1 25.4 HLAE71-P 10 440 490 HLAE71-B 200 6,000 6,480
M8 7.5 10.5 25.4 GAE 0295X100-P
（HLAE75-2-P）		 10 440 490 GAE 0295X100
（HLAE75-2-B）		 200 6,000 6,480
7.5 10.5 38 HLAE75-3-P 10 500 550 HLAE75-3-B 200 7,600 8,210
- 8.6 11.6 25.4 HLAE86-P 10 440 490 HLAE86-B 200 6,400 6,920
9 12 38 HLAE90-P 10 650 720 HLAE90-B 200 8,800 9,510
対応
ボルト径		 d D L 品番
（旧品番）		 入数 価格(円) 品番
（旧品番）		 入数 価格(円)
M10 9.5 12.5 25.4 GAE 0375X100-P
（HLAE95-P）		 10 550 610 GAE 0375X100
（HLAE95-B）		 200 8,000 8,640
- 10.3 13.3 25.4 GAE 0406X100-P
（HLAE103-P）		 10 550 610 GAE 0406X100
（HLAE103-B）		 200 8,000 8,640
M12 11.6 14.2 38 GAE 0456X150-P
（HLAE116-P）		 10 650 720 GAE 0456X150
（HLAE116-B）		 200 10,000 10,800
M14 13.6 16.2 38 HLAE136-P 10 760 840 HLAE136-B 100 6,000 6,480
M16 15.2 18 38 HLAE152-P 10 880 970 HLAE152-B 100 7,200 7,780
- 15.9 18.9 38 GAE 0625X150-P
（HLAE159-P）		 10 880 970 GAE 0625X150
（HLAE159-B）		 100 7,200 7,780
M18 17.4 20.4 38 GAE 0687X150-P
（HLAE174-2-P）		 1 120 140 GAE 0687X150
（HLAE174-2-B）		 50 4,400 4,760
M20 19.1 22.1 38 GAE 0750X150-P
（HLAE191-P）		 1 120 140 GAE 0750X150
（HLAE191-B）		 50 4,800 5,190
M22 20.6 23.6 38 GAE 0812X150-P
（HLAE206-P）		 1 120 140 GAE 0812X150
（HLAE206-B）		 50 4,800 5,190
- 22.2 25.2 38 HLAE222-P 1 130 150 HLAE222-B 50 5,200 5,620
24.6 27.6 38 GAE 0970X150-P
（HLAE246-P）		 1 150 170 GAE 0970X150
（HLAE246-B）		 25 3,000 3,240
M30 28.6 31.6 38 HLAE286-P 1 160 180 HLAE286-B 25 3,200 3,460
- 34.3 37.3 44.5 HLAE343-P 1 180 200 HLAE343-B 25 3,850 4,160

※2024年12月1日に価格改定を実施する予定です。

※寸法公差は、ISO 3302-1 Class M4に準拠

  • ※樹脂成型品につき、多少の寸法誤差が生じます。
  • ※耐熱温度は目安です。
  • ※ご使用に際しては、サンプルでお試しになることをお勧めします。
  • ※色は予告なく変更する場合があります。
