専用シート

耐熱マスキングプラグ・キャップ・チューブ

排気口付リブキャップ

用途

  • 粉体塗装
  • 電着塗装
  • ブラスト加工
  • 電気メッキ
  • アルマイト
  • プラスチック塗装
  • 焼付けをしない塗装

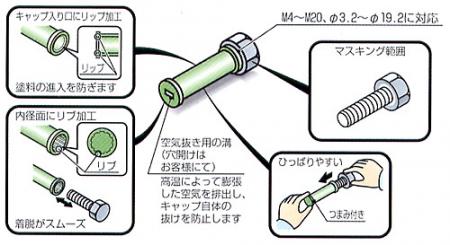

特徴

  • 脱着がしやすいリブ加工付です。(内側)
  • 排気穴をあけるための溝加工付です。(整形上、穴があいている場合もございますので、穴なしをご希望の場合はキャップGをご利用ください)
  • 取り外しがしやすいよう段付加工。

製品詳細

材質 耐熱温度(30分目安) 対応サイズ 被せるタイプ 差し込むタイプ
シリコーンゴム 220 M4〜49.5φ

※2024年12月1日に価格改定を実施する予定です。

  パック販売 ボックス販売
対応
ネジ径
L D 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
M4 20 3.2 GAP 04X20-P
(HLBS4-P)
10 380 420 GAP 04X20
(HLBS4-B)
500 13,500 14,600
M5 25 4.2 GAP 05X25-P
(HLBS5-P)
10 440 490 GAP 05X25
(HLBS5-B)
500 15,000 16,200
M5 50 4.2 GAP 05X50-P
(HLBS5-2-P)
10 700 770 GAP 05X50
(HLBS5-2-B)
200 10,500 11,400
M6 11.5 5.2 GAP 06X11.5-P
(HLBS6-3-P)
10 600 660 GAP 06X11.5
(HLBS6-3-B)
500 21,500 23,300
M6 14 5.2 GAP 06X14-P
(HLBS6-4-P)
10 600 660 GAP 06X14
(HLBS6-4-B)
500 21,500 23,300
M6 18 5.2 GAP 06X18-P
(HLBS6-5-P)
10 600 660 GAP 06X18
(HLBS6-5-B)
500 21,500 23,300
M6 25 5.2 GAP 06X25-P
(HLBS6-P)
10 650 720 GAP 06X25
(HLBS6-B)
500 22,500 24,300
M6 50 5.2 GAP 06X50-P
(HLBS6-2-P)
10 1,050 1,160 GAP 06X50
(HLBS6-2-B)
200 15,500 16,800
M8 25 7.2 GAP 08X25-P
(HLBS8-P)
10 650 720 GAP 08X25
(HLBS8-B)
500 22,500 24,300
M8 50 7.2 GAP 08X50-P
(HLBS8-2-P)
10 1,300 1,430 GAP 08X50
(HLBS8-2-B)
200 18,500 20,000
M10 15 9.2 GAP 10X15-P
(HLBS10-4-P)
10 800 880 GAP 10X15
(HLBS10-4-B)
500 28,500 30,800
M10 25 9.2 GAP 10X25-P
(HLBS10-P)
10 880 970 GAP 10X25
(HLBS10-B)
200 12,800 13,900
M10 40 9.2 GAP 10X40-P
(HLBS10-3-P)
10 1,300 1,430 GAP 10X40
(HLBS10-3-B)
100 10,000 10,800
M10 50 9.2 GAP 10X50-P
(HLBS10-2-P)
10 1,430 1,580 GAP 10X50
(HLBS10-2-B)
100 11,000 11,900
M12 25 11.2 GAP 12X25-P
(HLBS12-P)
10 1,050 1,160 GAP 12X25
(HLBS12-B)
200 15,500 16,800
M12 50 11.2 GAP 12X50-P
(HLBS12-2-P)
10 1,650 1,820 GAP 12X50
(HLBS12-2-B)
100 13,000 14,100
対応
ネジ径
L D 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
M14 25 13.2 GAP 14X25-P
(HLBS14-P)
10 1,200 1,320 GAP 14X25
(HLBS14-B)
200 17,000 18,400
M14 50 13.2 GAP 14X50-P
(HLBS14-2-P)
10 1,850 2,040 GAP 14X50
(HLBS14-2-B)
100 15,000 16,200
M16 25 15.2 GAP 16X25-P
(HLBS16-P)
10 1,300 1,430 GAP 16X25
(HLBS16-B)
100 11,000 11,900
M16 50 15.2 GAP 16X50-P
(HLBS16-2-P)
1 210 240 GAP 16X50
(HLBS16-2-B)
50 8,000 8,640
M18 25 17.2 GAP 18X25-P
(HLBS18-P)
1 150 170 GAP 18X25
(HLBS18-B)
50 5,500 5,940
M18 50 17.2 GAP 18X50-P
(HLBS18-2-P)
1 220 250 GAP 18X50
(HLBS18-2-B)
25 4,500 4,860
M20 25 19.2 GAP 20X25-P
(HLBS20-P)
1 160 180 GAP 20X25
(HLBS20-B)
50 6,000 6,480
M20 50 19.2 GAP 20X50-P
(HLBS20-2-P)
1 240 270 GAP 20X50
(HLBS20-2-B)
25 4,800 5,190
M20 70 19.2 GAP 20X70-P
(HLBS20-3-P)
1 340 380 GAP 20X70
(HLBS20-3-B)
25 6,500 7,020
M22 25 21.2 GAP 22X25-P
(HLBS22-P)
10 1,650 1,820 GAP 22X25
(HLBS22-B)
100 13,000 14,100
M22 50 21.2 GAP 22X50-P
(HLBS22-2-P)
1 250 280 GAP 22X50
(HLBS22-2-B)
50 10,000 10,800
  25 29.5 GAP 30X25-P
(HLBS30-P)
1 220 250 GAP 30X25
(HLBS30-B)
50 8,400 9,080
  50 29.5 GAP 30X50-P
(HLBS30-2-P)
1 500 550 GAP 30X50
(HLBS30-2-B)
25 9,500 10,300
  30 31 GAP 32X30-P
(HLBS32-P)
1 420 470 GAP 32X30
(HLBS32-B)
50 16,000 17,300
  46 32 GAP 33X46-P
(HLBS33-P)
1 560 620 GAP 33X46
(HLBS33-B)
25 10,800 11,700
  50 34.5 GAP 35X50-P
(HLBS35-P)
1 580 640 GAP 35X50
(HLBS35-B)
25 11,000 11,900
  50 39.5 GAP 40X50-P
(HLBS40-P)
1 650 720 GAP 40X50
(HLBS40-B)
20 10,000 10,800
  50 49.5 GAP 50X50-P
(HLBS50-P)
1 800 880 GAP 50X50
(HLBS50-B)
10 6,200 6,700

※2024年12月1日に価格改定を実施する予定です。

※寸法公差は、ISO 3302-1 Class M4に準拠

  • ※樹脂成型品につき、多少の寸法誤差が生じます。
  • ※耐熱温度は目安です。
  • ※ご使用に際しては、サンプルでお試しになることをお勧めします。
  • ※色は予告なく変更する場合があります。
