専用シート

耐熱マスキングプラグ・キャップ・チューブ

排気口付リブキャップ

用途

  • 粉体塗装
  • 電着塗装
  • ブラスト加工
  • 電気メッキ
  • アルマイト
  • プラスチック塗装
  • 焼付けをしない塗装

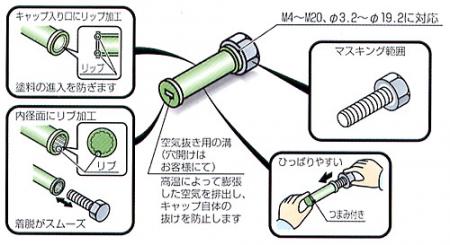

特徴

  • 脱着がしやすいリブ加工付です。（内側）
  • 排気穴をあけるための溝加工付です。（整形上、穴があいている場合もございますので、穴なしをご希望の場合はキャップGをご利用ください）
  • 取り外しがしやすいよう段付加工。

製品詳細

材質 耐熱温度(30分目安) 対応サイズ 被せるタイプ 差し込むタイプ
シリコーンゴム 220 M4〜49.5φ ○ −

※2024年12月1日に価格改定を実施いたしました。

  パック販売 ボックス販売
対応
ネジ径		 L D 色 品番
（旧品番）		 入数 価格(円) 品番
（旧品番）		 入数 価格(円)
M4 20 3.2 白 GAP 04X20-P
（HLBS4-P）		 10 460 GAP 04X20
（HLBS4-B）		 500 16,100
M5 25 4.2 緑 GAP 05X25-P
（HLBS5-P）		 10 540 GAP 05X25
（HLBS5-B）		 500 17,800
M5 50 4.2 緑 GAP 05X50-P
（HLBS5-2-P）		 10 850 GAP 05X50
（HLBS5-2-B）		 200 12,500
M6 11.5 5.2 青 GAP 06X11.5-P
（HLBS6-3-P）		 10 730 GAP 06X11.5
（HLBS6-3-B）		 500 25,600
M6 14 5.2 青 GAP 06X14-P
（HLBS6-4-P）		 10 730 GAP 06X14
（HLBS6-4-B）		 500 25,600
M6 18 5.2 青 GAP 06X18-P
（HLBS6-5-P）		 10 730 GAP 06X18
（HLBS6-5-B）		 500 25,600
M6 25 5.2 青 GAP 06X25-P
（HLBS6-P）		 10 790 GAP 06X25
（HLBS6-B）		 500 26,700
M6 50 5.2 青 GAP 06X50-P
（HLBS6-2-P）		 10 1,280 GAP 06X50
（HLBS6-2-B）		 200 18,500
M8 25 7.2 黄 GAP 08X25-P
（HLBS8-P）		 10 790 GAP 08X25
（HLBS8-B）		 500 26,700
M8 50 7.2 黄 GAP 08X50-P
（HLBS8-2-P）		 10 1,570 GAP 08X50
（HLBS8-2-B）		 200 22,000
M10 15 9.2 茶 GAP 10X15-P
（HLBS10-4-P）		 10 970 GAP 10X15
（HLBS10-4-B）		 500 33,900
M10 25 9.2 茶 GAP 10X25-P
（HLBS10-P）		 10 1,070 GAP 10X25
（HLBS10-B）		 200 15,300
M10 40 9.2 茶 GAP 10X40-P
（HLBS10-3-P）		 10 1,570 GAP 10X40
（HLBS10-3-B）		 100 11,900
M10 50 9.2 茶 GAP 10X50-P
（HLBS10-2-P）		 10 1,740 GAP 10X50
（HLBS10-2-B）		 100 13,100
M12 25 11.2 赤 GAP 12X25-P
（HLBS12-P）		 10 1,280 GAP 12X25
（HLBS12-B）		 200 18,500
M12 50 11.2 赤 GAP 12X50-P
（HLBS12-2-P）		 10 2,000 GAP 12X50
（HLBS12-2-B）		 100 15,500
対応
ネジ径		 L D 色 品番
（旧品番）		 入数 価格(円) 品番
（旧品番）		 入数 価格(円)
M14 25 13.2 青 GAP 14X25-P
（HLBS14-P）		 10 1,450 GAP 14X25
（HLBS14-B）		 200 20,200
M14 50 13.2 青 GAP 14X50-P
（HLBS14-2-P）		 10 2,240 GAP 14X50
（HLBS14-2-B）		 100 17,800
M16 25 15.2 緑 GAP 16X25-P
（HLBS16-P）		 10 1,570 GAP 16X25
（HLBS16-B）		 100 13,100
M16 50 15.2 緑 GAP 16X50-P
（HLBS16-2-P）		 1 260 GAP 16X50
（HLBS16-2-B）		 50 9,500
M18 25 17.2 赤 GAP 18X25-P
（HLBS18-P）		 1 190 GAP 18X25
（HLBS18-B）		 50 6,530
M18 50 17.2 赤 GAP 18X50-P
（HLBS18-2-P）		 1 280 GAP 18X50
（HLBS18-2-B）		 25 5,350
M20 25 19.2 黒 GAP 20X25-P
（HLBS20-P）		 1 200 GAP 20X25
（HLBS20-B）		 50 7,130
M20 50 19.2 黒 GAP 20X50-P
（HLBS20-2-P）		 1 300 GAP 20X50
（HLBS20-2-B）		 25 5,710
M20 70 19.2 黒 GAP 20X70-P
（HLBS20-3-P）		 1 420 GAP 20X70
（HLBS20-3-B）		 25 7,720
M22 25 21.2 黄 GAP 22X25-P
（HLBS22-P）		 10 2,000 GAP 22X25
（HLBS22-B）		 100 15,500
M22 50 21.2 黄 GAP 22X50-P
（HLBS22-2-P）		 1 310 GAP 22X50
（HLBS22-2-B）		 50 11,900
  25 29.5 青 GAP 30X25-P
（HLBS30-P）		 1 280 GAP 30X25
（HLBS30-B）		 50 9,990
  50 29.5 青 GAP 30X50-P
（HLBS30-2-P）		 1 610 GAP 30X50
（HLBS30-2-B）		 25 11,300
  30 31 青 GAP 32X30-P
（HLBS32-P）		 1 520 GAP 32X30
（HLBS32-B）		 50 19,000
  46 32 青 GAP 33X46-P
（HLBS33-P）		 1 680 GAP 33X46
（HLBS33-B）		 25 12,900
  50 34.5 黄 GAP 35X50-P
（HLBS35-P）		 1 700 GAP 35X50
（HLBS35-B）		 25 13,100
  50 39.5 茶 GAP 40X50-P
（HLBS40-P）		 1 790 GAP 40X50
（HLBS40-B）		 20 11,900
  50 49.5 赤 GAP 50X50-P
（HLBS50-P）		 1 970 GAP 50X50
（HLBS50-B）		 10 7,400

※2024年12月1日に価格改定を実施いたしました。

※寸法公差は、ISO 3302-1 Class M4に準拠

  • ※樹脂成型品につき、多少の寸法誤差が生じます。
  • ※耐熱温度は目安です。
  • ※ご使用に際しては、サンプルでお試しになることをお勧めします。
  • ※色は予告なく変更する場合があります。
