専用シート

耐熱マスキングプラグ

フランジプラグ

用途

  • 粉体塗装
  • 電着塗装
  • ブラスト加工
  • 電気メッキ
  • プラスチック塗装
  • 焼付けをしない塗装

特徴

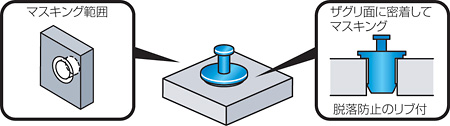

  • フランジ付によりねじ穴の周囲もマスキングできます。
  • ネジ穴周辺への塗料の過剰付着を防ぐため、フランジ付形状になっています。

製品詳細

材質 耐熱温度(30分目安) 対応サイズ 被せるタイプ 差し込むタイプ
シリコーンゴム 220 下記表を参照

※2024年12月1日に価格改定を実施する予定です。

  パック販売 ボックス販売
B D d id L 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
8 3.7 3.3 0 2.8 GKW 04X8-P
(HDHS4-P)
10 280 310 GKW 04X8
(HDHS4-B)
1,000 19,000 20,600
9 4.6 4.2 0 3.2 GKW 05X9-P
(HDHS5-P)
10 320 360 GKW 05X9
(HDHS5-B)
1,000 22,000 23,800
10 4.6 4.2 0 3.2 GKW 05X10-P
(HDHS5-2-P)
10 350 390 GKW 05X10
(HDHS5-2-B)
1,000 24,000 26,000
9.5 5.6 5.1 1.4 4 GKW 06X9.5-P
(HDHS6-P)
10 370 410 GKW 06X9.5
(HDHS6-B)
1,000 26,000 28,100
12 5.9 5.4 1.4 4 GKW 06X12-P
(HDHS6-2-P)
10 400 440 GKW 06X12
(HDHS6-2-B)
1,000 28,000 30,300
9.5 7.4 6.8 2.3 5.3 GKW 08X9.5-P
(HDHS8-P)
10 420 470 GKW 08X9.5
(HDHS8-B)
1,000 29,000 31,400
13 7.4 6.8 2.3 5.3 GKW 08X13-P
(HDHS8-2-P)
10 480 530 GKW 08X13
(HDHS8-2-B)
1,000 34,000 36,800
16 7.4 6.8 2.3 5.3 GKW 08X16-P
(HDHS8-3-P)
10 560 620 GKW 08X16
(HDHS8-3-B)
500 20,000 21,600
20 7.4 6.8 2.3 5.3 GKW 08X20-P
(-)
10 650 720 GKW 08X20
(-)
500 25,000 27,000
25 7.4 6.8 2.3 5.3 GKW 08X25-P
(-)
10 800 880 GKW 08X25
(-)
500 32,000 34,600
16 9.3 8.5 3.4 6.5 GKW 10X16-P
(HDHS10-P)
10 680 750 GKW 10X16
(HDHS10-B)
500 24,500 26,500
20 9.3 8.5 3.4 6.5 GKW 10X20-P
(HDHS10-2-P)
10 840 930 GKW 10X20
(HDHS10-2-B)
500 30,000 32,400
16 11.1 10.2 5 8.3 GKW 12X16-P
(HDHS12-P)
10 780 860 GKW 12X16
(HDHS12-B)
500 28,000 30,300
24 11.1 10.2 5 8.3 GKW 12X24-P
(HDHS12-2-P)
10 1,100 1,210 GKW 12X24
(HDHS12-2-B)
250 20,000 21,600
18 13 12 6.9 9 GKW 14X18-P
(HDHS14-P)
10 980 1,080 GKW 14X18
(HDHS14-B)
250 18,000 19,500
20 15 14 8.7 11 GKW 16X20-P
(HDHS16-P)
10 1,250 1,380 GKW 16X20
(HDHS16-B)
200 18,500 20,000
30 15 14 8.7 11 GKW 16X30-P
(HDHS16-2-P)
10 1,750 1,930 GKW 16X30
(HDHS16-2-B)
100 13,000 14,100
30 18.8 17.5 11.6 11 GKW 20X30-P
(HDHS20-P)
10 2,000 2,200 GKW 20X30
(HDHS20-B)
100 15,000 16,200

※2024年12月1日に価格改定を実施する予定です。

※寸法公差は、ISO 3302-1 Class M4に準拠

  • ※樹脂成型品につき、多少の寸法誤差が生じます。
  • ※耐熱温度は目安です。
  • ※ご使用に際しては、サンプルでお試しになることをお勧めします。
  • ※色は予告なく変更する場合があります。
