専用シート

耐熱マスキングプラグ

4段フランジプラグ

用途

  • 粉体塗装
  • 電着塗装
  • ブラスト加工
  • 電気メッキ
  • プラスチック塗装
  • 焼付けをしない塗装

特徴

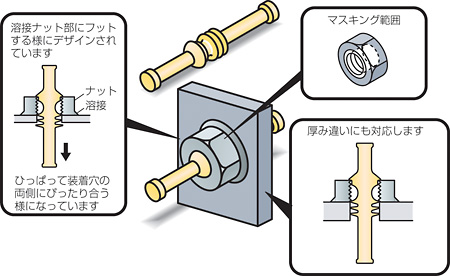

  • 溶接ナットなどに最適です。
  • ネジ穴の周囲もマスキングできます(両面)。
  • 四重のフランジ構造でさまざまなナット幅に対応。
  • 取り外しに便利なツマミ付です。

製品詳細

材質 耐熱温度(30分目安) 対応サイズ 被せるタイプ 差し込むタイプ
シリコーンゴム 220 M3〜M20

※2024年12月1日に価格改定を実施する予定です。

  パック販売 ボックス販売
対応
ネジ径
A B C 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
M3 2.4 1.7 15 ピンク GDF 03 F-P
(HDGS3-P)
10 210 240 GDF 03 F
(HDGS3-B)
1,000 14,000 15,200
M4 2.5 2.3 15 GDF 04 F-P
(HDGS4-P)
10 230 260 GDF 04 F
(HDGS4-B)
1,000 15,000 16,200
M5 3.2 2.7 16 GDF 05 F-P
(HDGS5-P)
10 300 330 GDF 05 F
(HDGS5-B)
1,000 20,000 21,600
M6 4 3.3 17 GDF 06 F-P
(HDGS6-P)
10 360 400 GDF 06 F
(HDGS6-B)
1,000 24,500 26,500
M8 5.2 4.2 18 GDF 08 F-P
(HDGS8-P)
10 480 530 GDF 08 F
(HDGS8-B)
1,000 32,000 34,600
M10 6.4 4.9 19 GDF 10 F-P
(HDGS10-P)
10 650 720 GDF 10 F
(HDGS10-B)
500 22,000 23,800
M12 8 5.6 21 GDF 12 F-P
(HDGS12-P)
10 1,100 1,210 GDF 12 F
(HDGS12-B)
250 18,500 20,000
M14 8.8 6.4 22 GDF 14 F-P
(HDGS14-P)
10 1,200 1,320 GDF 14 F
(HDGS14-B)
250 20,000 21,600
M16 10.4 6.4 24 GDF 16 F-P
(HDGS16-P)
10 1,600 1,760 GDF 16 F
(HDGS16-B)
200 22,000 23,800
M20 10.4 7.9 27 GDF 20 F-P
(HDGS20-P)
10 2,200 2,420 GDF 20 F
(HDGS20-B)
100 16,000 17,300

※2024年12月1日に価格改定を実施する予定です。

※寸法公差は、ISO 3302-1 Class M4に準拠

  • ※樹脂成型品につき、多少の寸法誤差が生じます。
  • ※耐熱温度は目安です。
  • ※ご使用に際しては、サンプルでお試しになることをお勧めします。
  • ※色は予告なく変更する場合があります。
